Tutorial VCDS Completo: Diagnóstico, Codificação e Funções Ocultas VW e Audi (Passo a Passo)
Quer aprender a usar o VCDS do zero, sem medo de errar? Este é o guia mais completo em português sobre o VCDS, o programa de diagnóstico e codificação para carros do Grupo Volkswagen (VW e Audi). Você vai ver como instalar, como ligar o cabo no carro, o que cada botão faz, como ler e apagar erros, acompanhar dados em tempo real, fazer calibrações e adaptações, e a lista de funções ocultas que dá para ativar em modelos como Novo Polo, Virtus, Nivus e T-Cross.
A LM Informática atende em Campo Grande/MS e em todo o Brasil, com suporte de instalação e ativação remota. Quer ir direto ao ponto? Fale com a gente:
💬 Quero o cabo VCDS HEX V2 — pedir no WhatsApp →
ou, se preferir, compre o cabo direto pelo nosso parceiro no Mercado Livre:
🛒 Produtos recomendados

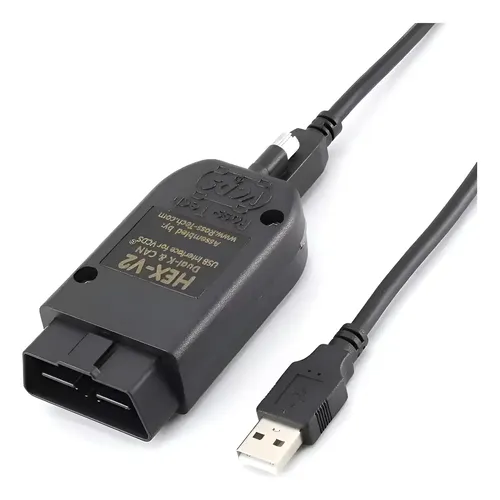

Scanner Automotivo VCDS Volkswagen / Audi OBD2 VAG-COM
🤝 Ofertas de parceiros: a compra é feita no site do parceiro, não na loja da LM Informática. São links de afiliado — podemos receber uma comissão, sem nenhum custo extra para você.
1. O que é o VCDS e para que serve
O VCDS (VAG-COM Diagnostic System) transforma um computador com Windows em uma ferramenta de diagnóstico parecida com a que as concessionárias usam. Ele conversa com as centrais eletrônicas do carro (motor, câmbio, ABS, painel, ar-condicionado, airbag, conforto e dezenas de outras) por meio de uma interface ligada à porta de diagnóstico (OBD) do veículo.
2. O cabo HEX V2: o que muda para o seu carro
Para carros de 2019 em diante (plataformas MQB e MQB A0, como Novo Polo, Virtus, Nivus, T-Cross, Taos, Golf GTI, 350 Rline e outros), é preciso uma interface de geração atual. É por isso que o nosso kit usa o cabo VCDS HEX V2 atualizável, com firmware atualizado, compatível com toda a linha VW/Audi, de carros de entrada e PCD até Highline e R-Line. Também atende Porsche de plataforma compartilhada.
| Característica | Cabos antigos (K-line / sem CAN) | HEX V2 (kit LM) |
|---|---|---|
| Carros até 2018 | Funciona com limitações | Funciona completo |
| Carros 2019+ (MQB / MQB A0) | Não lê os módulos corretamente | Compatível |
| Atualização de firmware | Não | Sim, atualizável |
| Idioma do programa | Varia | Português e Inglês |

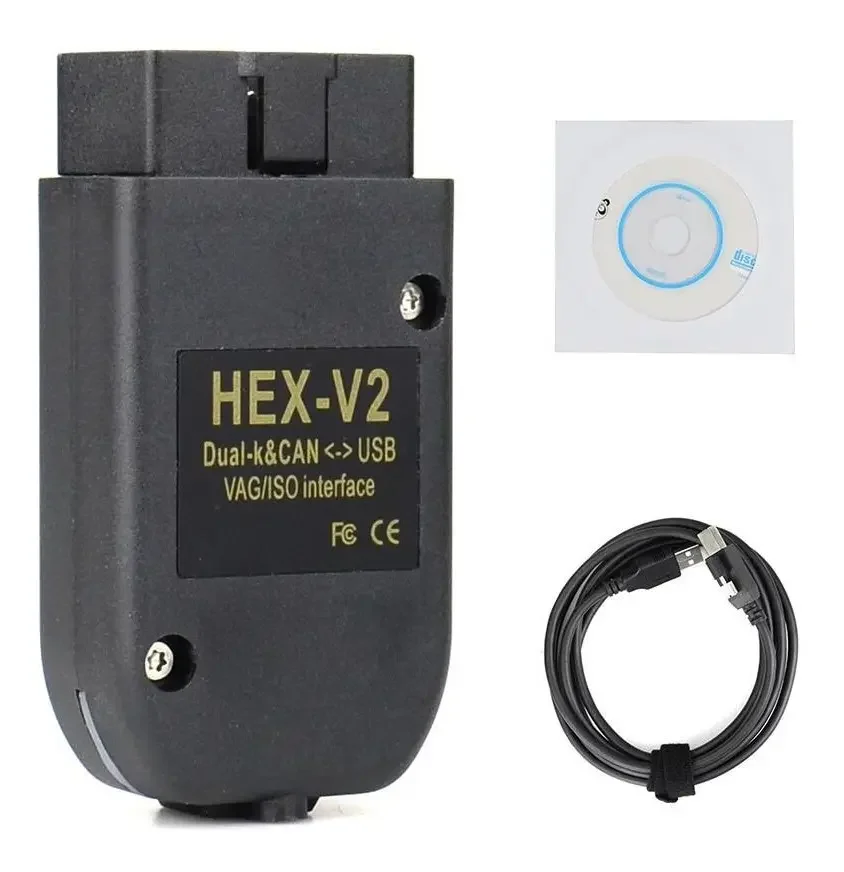

O que vem no kit: 1 cabo VCDS HEX V2 e 1 link completo com o software VCDS (português e inglês), o tutorial de instalação e um pacote com mais de 30 manuais de ativação para as centrais mais comuns. Pronta entrega, frete grátis e garantia de fábrica de 30 dias no cabo.
Onde comprar o cabo VCDS
Se você prefere comprar direto no Mercado Livre, este é o modelo que a gente indica. A compra é feita no site do parceiro, com pagamento e entrega por lá. Para ter ajuda de instalação e suporte pós-venda, fale com a gente no WhatsApp.
🛒 Produtos recomendados
Scanner Automotivo VCDS Volkswagen / Audi OBD2 VAG-COM
🤝 Ofertas de parceiros: a compra é feita no site do parceiro, não na loja da LM Informática. São links de afiliado — podemos receber uma comissão, sem nenhum custo extra para você.
3. Instalação passo a passo
Regra de ouro: instale o programa antes de ligar o cabo no computador.
- Baixe o kit pelo link que enviamos e extraia os arquivos em uma pasta. Siga o tutorial de instalação que acompanha o pacote.
- Execute o instalador e mantenha o diretório padrão. Deixe as opções de instalação como estão e permita a instalação dos drivers USB ao final.
- Conecte o cabo ao PC pela porta USB. Se o computador estiver a mais de 2 metros do carro, use uma extensão USB de boa qualidade.
- Conecte o outro lado à porta OBD do carro (fica sob o painel, do lado do motorista).
- Gire a chave para ligada (ignição ON), até as luzes do painel acenderem por completo. O motor pode estar ligado ou desligado.
- Abra o VCDS pelo atalho na área de trabalho.
- Clique em [Opções], escolha a porta USB e clique em [Testar].
- Se aparecer o cabo encontrado e os testes em “OK”, clique em [Salvar]. Até salvar as opções, os outros botões ficam cinza.
Ilustração da tela de opções. O texto e os valores reais podem variar de acordo com a versão.
4. A tela principal
Ao abrir o programa você vê poucos botões, cada um com uma função clara:
Na versão em inglês os botões são: Select, Auto-Scan, SRI Reset, OBD-II, Applications, Options, About e Exit.
| Botão | Para que serve |
|---|---|
| Select (Selecionar) | Escolhe uma central específica (motor, ABS, painel…) para ler, medir ou codificar. |
| Auto-Scan | Varre todas as centrais do carro de uma vez e gera um relatório com erros e códigos. |
| SRI Reset | Zera o aviso de revisão/óleo do painel. |
| OBD-II | Funções genéricas de diagnóstico de emissões (modos 1 a 10). |
| Applications | Ferramentas extras: lista de módulos instalados, apagar todos os erros, modo de transporte, etc. |
| Options | Porta, protocolos, dados da oficina e atualizações. |
| About | Versão, número de série e status da licença do cabo. |
5. Auto-Scan: a função mais importante
O Auto-Scan passa por todas as centrais, lê a identificação de cada uma (número de peça, componente, codificação, código da oficina) e todos os erros armazenados. Faça e salve um Auto-Scan em todo carro que for mexer. Se algum dia um módulo precisar ser trocado, ter o valor de codificação antigo salvo evita muita dor de cabeça.
- Clique em [Auto-Scan].
- Escolha o tipo de chassi (são o 7º e o 8º dígitos do chassi/VIN) ou use “Auto Detect (CAN Only)” em carros novos: o programa descobre sozinho quais módulos existem e a varredura fica bem mais rápida.
- Marque ou desmarque “Display Freeze Frame Data” (dados do momento em que o erro ocorreu). Desmarcar deixa o relatório mais limpo.
- Clique em [Start]. Pode levar alguns minutos.
- No final, módulos com erro aparecem em vermelho. Dê duplo clique para abrir a tela de erros daquele módulo.
- Use [Salvar] (grava um arquivo de texto na pasta Logs), [Copiar] ou [Imprimir] para guardar o resultado.
| Endereço | Módulo | Situação |
|---|---|---|
| 01 | Motor | OK |
| 03 | Freios (ABS) | OK |
| 09 | Central elétrica / BCM | 1 falha |
| 17 | Painel de instrumentos | OK |
| 5F | Multimídia | OK |
Exemplo fictício, apenas para mostrar como o resultado é organizado.
Dois atalhos úteis nessa tela: a Lista de instalação do Gateway (em cerca de 3 segundos mostra quais módulos existem no carro e quais têm falha) e o Apagar todos os erros (limpa as falhas de todas as centrais de uma vez, disponível com interfaces HEX).
6. Escolher o módulo (Select)
As centrais do carro são separadas por abas (Instalados, Trem de força, Chassi, Conforto, Eletrônica 1 e 2). Cada botão tem um número de endereço, por exemplo 01 – Motor, 03 – Freios, 08 – Ar-condicionado, 09 – Central elétrica, 17 – Painel, 19 – Gateway, 5F – Multimídia. Em carros novos, a aba “Instalados” mostra só os módulos que o seu carro realmente tem. Também dá para digitar o número do módulo e clicar em [Go!].
Os módulos disponíveis variam em cada carro.
Ao clicar em um módulo, o VCDS “abre” a comunicação e mostra a identificação da central: número de peça (VAG Number), componente (inclui a versão do software), codificação atual e código da oficina. Os botões ficam em dois grupos: Funções básicas (só leitura, seguras) e Funções avançadas (alteram a central). Botões cinza significam que aquela central não oferece a função.
7. Códigos de falha: ler e apagar
Em [Fault Codes – 02] o VCDS lista as falhas armazenadas na central, já traduzidas: número do código, descrição da peça, tipo de defeito (por exemplo “sem sinal/comunicação”) e, quando existe, o código genérico P do OBD-II.
Sinal fora do limite – Esporádico
Código e descrição fictícios, apenas para ilustrar o layout.
8. Blocos de medição, gráficos e gravação de dados
Em [Meas. Blocks – 08] você acompanha, em tempo real, os dados do módulo: temperatura do líquido de arrefecimento, rotação, carga do motor, tensão da bateria, velocidade e centenas de outros valores. Dá para ver até três grupos ao mesmo tempo e navegar pelos grupos (000 a 255) com os botões Up/Dn. É uma função totalmente segura para explorar.
| Campo | Valor | Unidade |
|---|---|---|
| 1 · Rotação | 780 | rpm |
| 2 · Temperatura do líquido | 92,0 | °C |
| 3 · Tensão da bateria | 14,1 | V |
| 4 · Carga do motor | 21 | % |
Valores de exemplo. Cada carro e cada módulo mostra grupos diferentes.
- Medição avançada (Advanced Measuring Values): permite escolher até 12 valores de grupos diferentes, filtrar por palavra (por exemplo “fuel”) e salvar a seleção para reutilizar. Em módulos mais novos (UDS) é o único modo disponível.
- Turbo: em motores com interface HEX, acelera a leitura e pode passar de 30 amostras por segundo.
- Gráfico (VC-Scope): o botão Graph abre um gráfico com as curvas escolhidas e mostradores virtuais. Também reproduz logs gravados antes.
- Gravação (Log): salva os dados em um arquivo .CSV que abre no Excel. Use Start/Stop e o botão Marker para marcar momentos importantes.
- Aceleração: mede o tempo de uma faixa de velocidade ou distância (por exemplo 0–100 km/h) em local seguro e permitido.
Outras funções de leitura do mesmo grupo: Single Reading (leitura simples, rara, só em módulos antigos), Supported Codes (lista tudo o que a central é capaz de detectar), Readiness (estado dos monitores de emissões, necessário para inspeção veicular), e Advanced ID (dados extras de identificação do módulo, que você pode copiar ou salvar).
9. Ajustes básicos e testes de atuadores
Basic Settings (ajustes básicos)
Parecido com os blocos de medição, mas aqui a central pode executar uma calibração. Usos comuns: recalibrar o corpo de borboleta (marcha lenta irregular depois de limpeza ou troca) e sangrar o módulo hidráulico do ABS em alguns carros. Siga o procedimento do manual de reparo do seu modelo e não fique navegando pelos grupos, para não ativar uma calibração sem querer.
Output Tests (testes de saída)
Acionam um a um os atuadores controlados pela central (válvulas, relés, ventoinhas, luzes). Servem para saber se o componente e a fiação respondem. A ordem do teste é definida pela própria central. É normal aparecer “curto ao terra” durante o teste, porque é assim que a central liga o atuador. Em motores, o teste só funciona com o motor desligado.
10. Codificação (curta e longa)
A codificação define quais opções a central usa. Em centrais modernas é a Codificação Longa, uma sequência de bytes em hexadecimal. É aqui que as funções ocultas são liberadas, mudando bits específicos.
- Abra a central certa e clique em [Coding – 07] ou [Long Coding].
- Copie e guarde o valor original (cole em um bloco de notas). É a sua forma de voltar atrás.
- Use o Long Coding Helper: escolha o byte, marque ou desmarque a opção desejada. O programa monta o novo valor.
- Feche o helper, confira o valor no campo e clique em [Do It!] para gravar.
- Se aparecer o aviso de “módulo não inicializado” (código da oficina, importador ou equipamento zerados), normalmente é seguro aceitar que o VCDS preencha valores padrão. Você também pode deixar o código da oficina como está, e o VCDS mantém o que já estava na central.
- Desligue a ignição, aguarde alguns segundos e ligue de novo para a função passar a valer.
Os bytes e as opções variam em cada módulo e modelo. Os manuais do kit indicam o byte de cada função.
Outros recursos de codificação: codificação de módulos escravos (portas, bancos) por lista, assistente de bateria (informar o número de série ao trocar a bateria nos carros que exigem registro no módulo 61) e sugestão de codificação de airbag pelo índice da central.
11. Adaptação
A Adaptação altera valores por canal (000–255) ou, em módulos modernos, por uma lista de funções. O fluxo é sempre o mesmo:
- Escolha o canal e clique em [Read] para ver o valor armazenado.
- Digite o novo valor e clique em [Test]: a central usa o valor de forma temporária para você avaliar o efeito.
- Se gostou, clique em [Save] para gravar de forma permanente.
Exemplo ilustrativo: o significado de cada canal depende do módulo e do carro.
- O valor testado e não salvo some quando a central desliga.
- Salvar no canal 00 restaura os valores de fábrica, em módulos que aceitam.
- É nesta área que ficam as calibrações do câmbio DSG, ângulo do volante e adaptação de chaves (key adaptation), conforme o módulo.
- A Adaptação longa é usada, por exemplo, para balancear injetores em motores diesel common rail.
12. Reset de revisão (SRI)
O botão [SRI Reset] da tela principal zera o lembrete de óleo e de revisão. Ele acessa o painel de instrumentos e carrega as instruções corretas. Em muitos carros mais novos você precisa escolher a opção específica da sua região na lista. Em painéis mais atuais (UDS) o reset é feito por meio da adaptação no próprio painel. Depois de gravar, desligue e ligue a ignição. Em carros com intervalo flexível, o painel pode mostrar “---” por cerca de 500 km, enquanto calibra.
13. OBD-II genérico
O botão [OBD-II] abre funções universais de emissões. Os principais modos:
| Modo | O que faz |
|---|---|
| 1 | Dados em tempo real do motor e monitores de prontidão |
| 2 | Quadro congelado: condições quando a falha ocorreu |
| 3 e 7 | Falhas atuais e pendentes |
| 4 | Apaga falhas (e zera a prontidão) |
| 5 e 6 | Sensores de oxigênio e testes não contínuos |
| 9 e 10 | Informações do veículo e falhas permanentes |
14. Aplicações extras
15. Opções importantes
- Porta e protocolos: deixe os valores padrão. Só mude se tiver problema de comunicação com um módulo específico.
- Dados da oficina: usuário comum deve deixar código da oficina 00000 e importador 000. Assim o VCDS preserva o que já estava gravado nas centrais.
- Atualizações: o programa pode avisar sobre atualização quando abrir. Mantenha a internet ligada e atualize quando solicitado, principalmente o firmware do cabo.
- Janela: se a janela ficar grande demais, clique com o botão direito no ícone do VCDS na barra de título e use “Delete config file and close”.
- Sobre: mostra a licença. Depois de ler um módulo pela primeira vez, o número de série aparece.
16. As 35 funções originais que podemos ativar no seu carro
São recursos que o carro já tem de fábrica, mas que saem desativados ou limitados. Com o VCDS e a codificação certa, a gente libera. Vale para Novo Polo, Virtus, Nivus e T-Cross e para outros modelos da plataforma MQB, sempre conforme o hardware e a central eletrônica de cada carro.
Highline = só em carros com multimídia Discovery Media (versões Highline). As demais valem para as versões compatíveis de cada modelo.
🚗 Condução
Ajusta a atuação do assistente e melhora os trancos na saída de ladeiras.
Reduz um pouco o atraso do acelerador eletrônico, deixando o carro mais ágil.
O motor deixa de apagar nos semáforos. Só volta a ser ativado pelo VCDS.
Permite travar o carro com o motor funcionando e o ar-condicionado ligado.
❄️ Ar-condicionado
Ao religar o carro, a recirculação fica como você deixou da última vez (ligada ou desligada).
Mostra no painel de clima a velocidade do ventilador mesmo no automático.
📟 Painel de instrumentos
Ao ligar a ignição, os ponteiros vão até o fim da escala e voltam (Indicator Celebration).
O painel mostra quanto falta para completar o tanque, em passos de 5 em 5 litros.
Muda o visual do Active Info Display, com layouts diferentes.
Permite escolher a escala do velocímetro, chegando a 320 km/h.
Ativa o cronômetro (laptimer) no painel de instrumentos.
Habilita o conta-giros no painel digital de 8 polegadas.
🔐 Alarme, travas, vidros e avisos
Tira o apito que toca quando uma porta está aberta.
Desativa o alerta sonoro do cinto de segurança.
O carro dá um bip ao travar e destravar. Dá para ligar ou desligar pela multimídia.
Os vidros continuam subindo ou descendo mesmo após desligar o carro e abrir a porta.
Com a chave com você e a ignição desligada, o carro trava sozinho ao fechar a porta.
💡 Iluminação
Escolha de 1 a 5 piscadas no toque único da alavanca (o padrão de fábrica é 3).
A luz de rodagem diurna só acende depois que o freio de mão é solto.
Liga a luz de rodagem diurna também nas lanternas de trás.
Ao estacionar e desligar o carro, os faróis ficam acesos por cerca de 15 segundos para iluminar o local.
No Coming Home acendem os faróis de milha, em vez do farol baixo.
Tira a mensagem do painel pedindo para ligar o farol.
Ao entrar no carro, a luz do botão pulsa enquanto espera o motor ser ligado.
Remove a falha do painel ao usar LED na luz de placa, farol baixo, alto ou de milha.
A brake light acende quando o porta-malas é aberto, sinalizando para quem vem atrás.
As luzes internas acendem e apagam de forma suave, sem corte brusco.
🎛️ Multimídia e câmera
Cria a opção de controlar a luz de rodagem diurna direto na tela.
Habilita o modo Autoescola na central multimídia.
Adiciona um modo com mostradores como temperatura do óleo, temperatura do líquido de arrefecimento e ângulo das rodas.
Ativa a câmera de ré, nos carros que têm a câmera instalada.
Troca a cor de destaque da Discovery Media para vermelho.
No VW Play, permite controlar o ar-condicionado pela tela.
Mostra pressão do turbo, indicador de marcha, rotação e velocidade.
Adiciona na multimídia o botão de controle de tração.
➕ E também, com o cabo na sua mão
- Rebatimento automático dos retrovisores ao travar o carro
- LED na luz de placa
- Cornering lights (farol auxiliar na curva)
- Calibração e adaptação do câmbio DSG
- Calibração do sensor de ângulo da direção
- Adaptação de chaves (key adaptation)
- Monitoramento dos parâmetros do carro em tempo real
- Auto-Scan: ler e apagar erros dos módulos (BCM, ECU, TCU, ABS e outros)
17. Ativação remota: a gente faz para você
Não quer mexer no carro por conta própria? Faça o serviço de ativação de funções originais de forma remota. Enviamos a interface VCDS até a sua casa, nossa equipe instala o software e executa as ativações e personalizações que você escolher, por acesso remoto ao seu notebook. Depois, a devolução da interface é gratuita, com código de autorização de postagem.
📍 Em Campo Grande/MS? Atendemos no local. Veja diagnóstico e codificação VCDS e ativação de funções ocultas VW. Para o resto do Brasil, o atendimento é remoto.
Modelos atendidos no serviço remoto
| Modelo | Anos atendidos |
|---|---|
| Nivus | 2020 a 2024 |
| Novo Polo | 2018 a 2024 |
| Virtus | 2018 a 2024 |
| T-Cross | 2018 a 2024 |
💬 Quero a ativação remota no meu carro →
🧰 Prefere fazer você mesmo? Compre daí
Se você prefere comprar por conta própria, são dois itens: a interface (cabo) e o instalador do programa. Compre os dois e, se precisar, a gente ajuda na instalação pelo WhatsApp.
1) A interface (cabo), vendida pelo nosso parceiro no Mercado Livre:
🛒 Produtos recomendados
Scanner Automotivo VCDS Volkswagen / Audi OBD2 VAG-COM
🤝 Ofertas de parceiros: a compra é feita no site do parceiro, não na loja da LM Informática. São links de afiliado — podemos receber uma comissão, sem nenhum custo extra para você.
2) O instalador do VCDS 26.3, com download liberado aqui no site:
- 💾 Instalador do VCDS 26.3.0 em .zip (cerca de 82 MB)
- 🔗 Link pessoal de download liberado após o pagamento
- 📧 Aviso por e-mail e WhatsApp com o link
- 🛠 Suporte na instalação pelo WhatsApp
Não inclui o cabo. Para carros 2019+ use uma interface de geração atual, como a HEX V2.
18. Perguntas frequentes
O VCDS funciona em carros de outras marcas?
Não. Ele foi feito para o Grupo Volkswagen: VW e Audi e, em alguns casos, Porsche de plataforma compartilhada. Em outras marcas, só o OBD-II genérico pode funcionar, sem garantia.
Meu carro é 2019 ou mais novo. Qualquer cabo serve?
Não. Carros novos exigem interface atual, como o HEX V2. Cabos antigos não leem corretamente os módulos desses carros.
Posso estragar o carro?
Ler erros e medir dados é seguro. Codificação, adaptação e testes de atuadores mudam a central, então siga os manuais, anote o valor original, use bateria boa e faça uma mudança por vez. Em caso de dúvida, nossa equipe orienta.
Apaguei o erro e ele voltou. Por quê?
Porque a causa não foi corrigida. Apagar só limpa a memória da central. Diagnostique o componente ou a fiação antes.
Posso mexer enquanto dirijo?
Para medir dados, sim, com uma segunda pessoa acompanhando o computador. Para codificar, adaptar ou testar atuadores, o carro deve estar parado.
O programa vem em português?
O kit inclui o VCDS em português e inglês. Você escolhe o idioma que preferir.
Por que o computador não encontra o cabo?
Veja se a ignição está ligada, se o cabo está firme dos dois lados, se o driver USB foi instalado e se a porta USB está selecionada em Opções. Use o botão Testar. Se continuar, entre em contato e envie um print da tela.
Carros 2025/2026 funcionam?
Esses veículos trazem as novas proteções SFD/SFD2, que o VCDS não cobre por completo. Para eles é preciso equipamento específico. Fale com a gente informando modelo e ano.
🛒 Produtos recomendados
Scanner Automotivo VCDS Volkswagen / Audi OBD2 VAG-COM
🤝 Ofertas de parceiros: a compra é feita no site do parceiro, não na loja da LM Informática. São links de afiliado — podemos receber uma comissão, sem nenhum custo extra para você.
💬 Comprar o kit VCDS com suporte →
As telas deste guia são ilustrações feitas pela LM Informática para facilitar o entendimento; os nomes, valores e o layout reais podem variar conforme a versão do VCDS e o carro. Conteúdo baseado na documentação pública do VCDS e na experiência da nossa equipe. VW, Audi e Porsche são marcas de seus respectivos titulares, citadas apenas para indicar compatibilidade. Este guia é informativo; a LM Informática não se responsabiliza por alterações feitas sem o devido conhecimento técnico.
Ficou com alguma dúvida?
Fale com a gente pelo WhatsApp — atendemos todo o Brasil com suporte remoto.
Falar no WhatsAppArtigos relacionados
Mongoose J2534 para SDD: Guia Completo de Instalação e Configuração
Deixe seu comentário
Seja o primeiro a comentar!
